Tím iFixit sa po oznámení nových Apple produktov rozhodne nenudí a po iPhonoch prichádza aj s rozobratím hodiniek Apple Watch Series 4. Čo nájdeme vo vnútri?
Nové hodinky disponujú LTPO OLED Retina displejom. Aj preto sa môžu pýšiť najkrajším displejom medzi smart hodinkami na trhu. Displej navyše disponuje funkciou Force Touch. Hodinky sa budú predávať v dvoch veľkostiach – 40 mm s displejom s rozlíšením 324 × 394 pixelov a 44 mm s rozlíšením 368 × 448 pixelov.
Vo vnútri nájdeme LTE, GPS/GLONASS/Galileo/QZSS, NFC, Wi-Fi 802.11b/g/n 2.4 GHz a Bluetooth 5.0. Zo senzorov nájdeme v hodinkách akcelerometer, snímač srdcového tepu, elektrický senzor srdca (EKG), mikrofón, reproduktor, výškomer či senzor ambientného svetla. Hodinky sú vode-odolné až do hĺbky 50 metrov a bežia na operačnom systéme WatchOS 5.

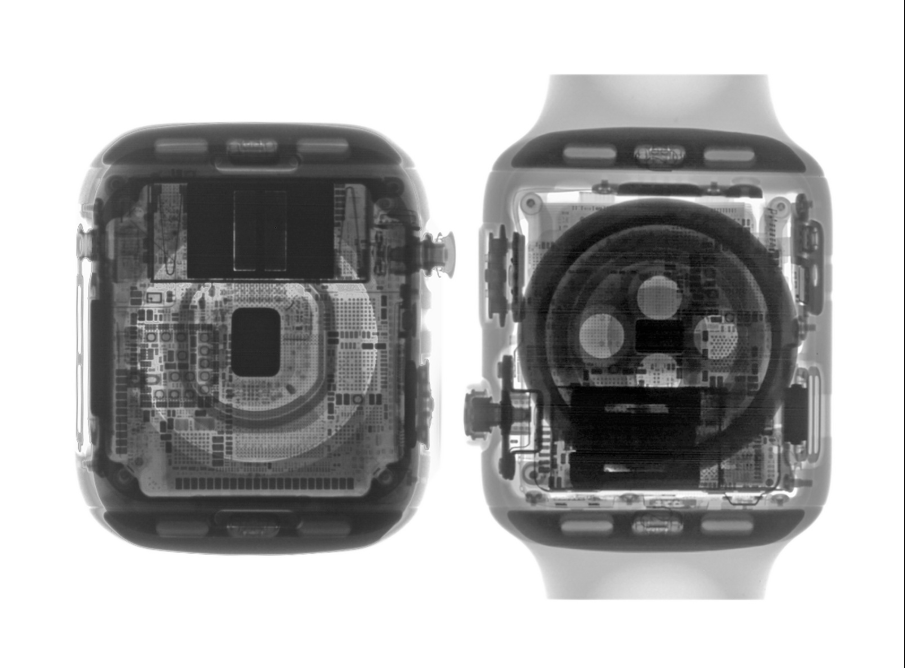

Pri röntgenovej snímke môžeme vidieť, že nové hodinky (vľavo) majú nový senzor oproti minuloročnej verzii (vpravo).

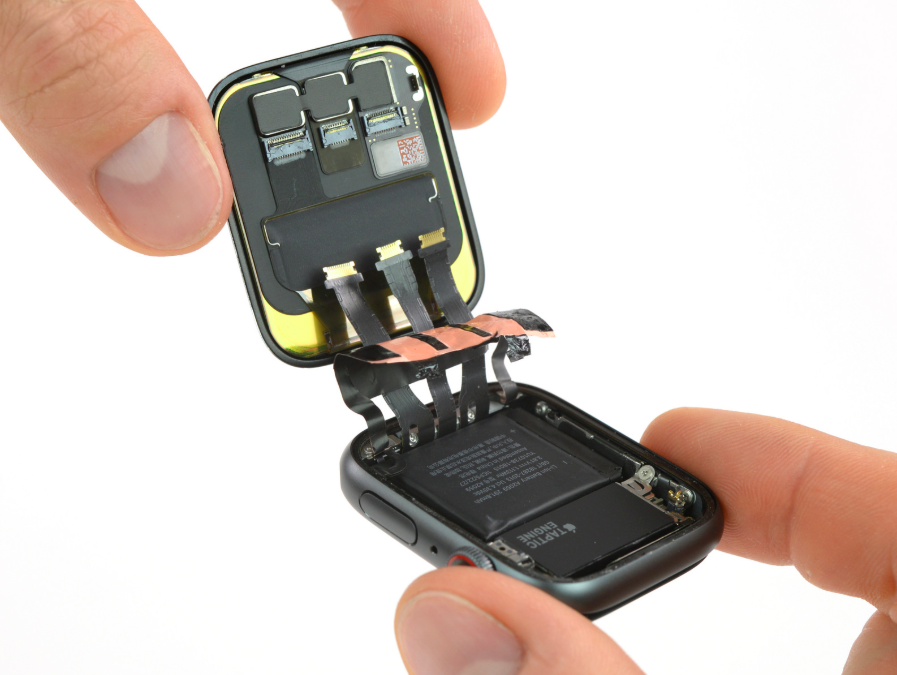

Po otvorení hodiniek môžeme vidieť, ako je do hodiniek zapojený displej. V zadnej časti nájdeme tri prepojené čipy. Pravdepodobne ide o dotykové ovládanie a NFC senzor.

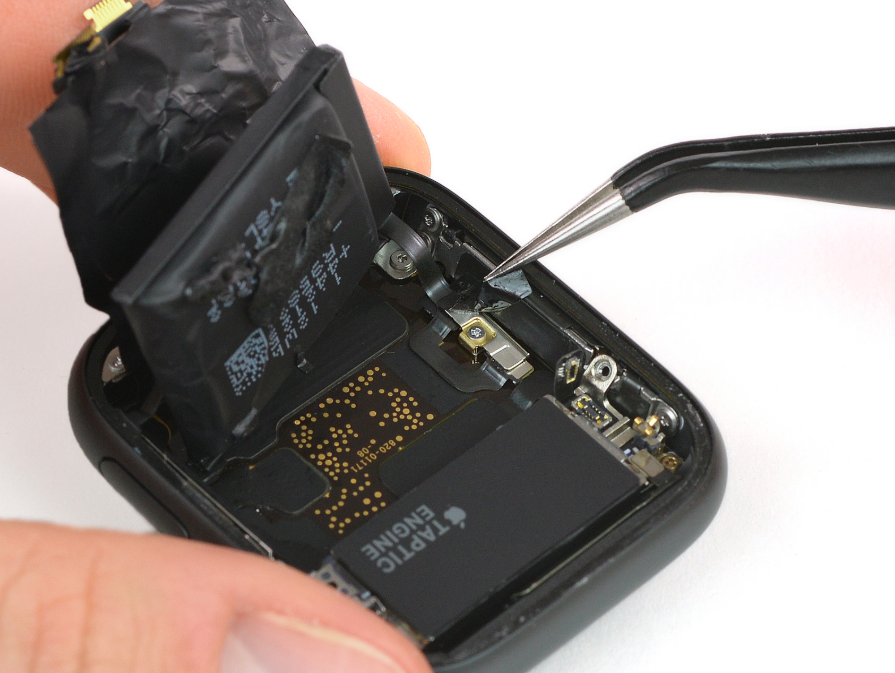

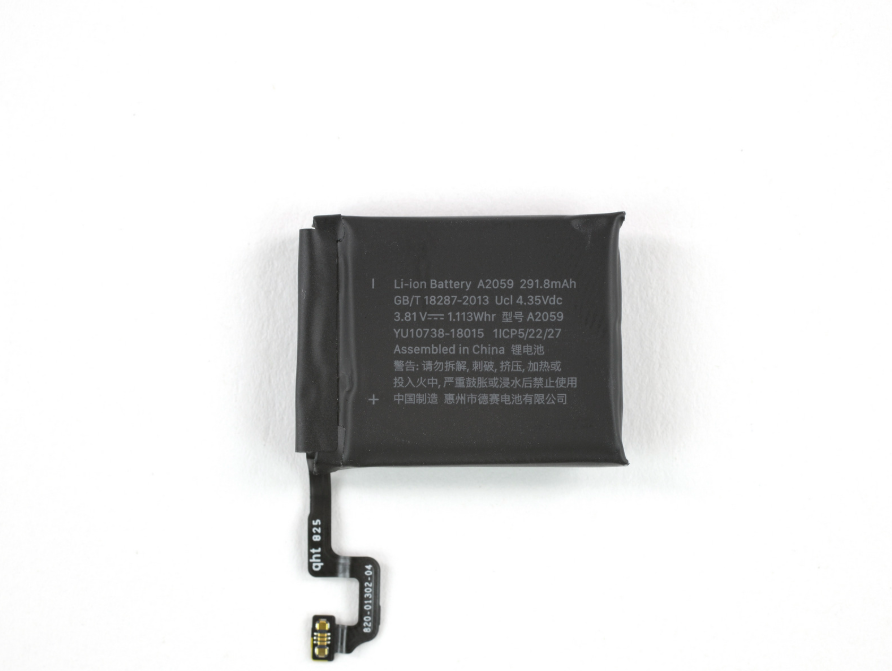

Druhá časť tela hodiniek ukrýva 291,8 mAh batériu, čo je iba 4-percentné zvýšenie kapacity oproti minulému roku. Tá je okrem skrutiek prepojená aj káblom.

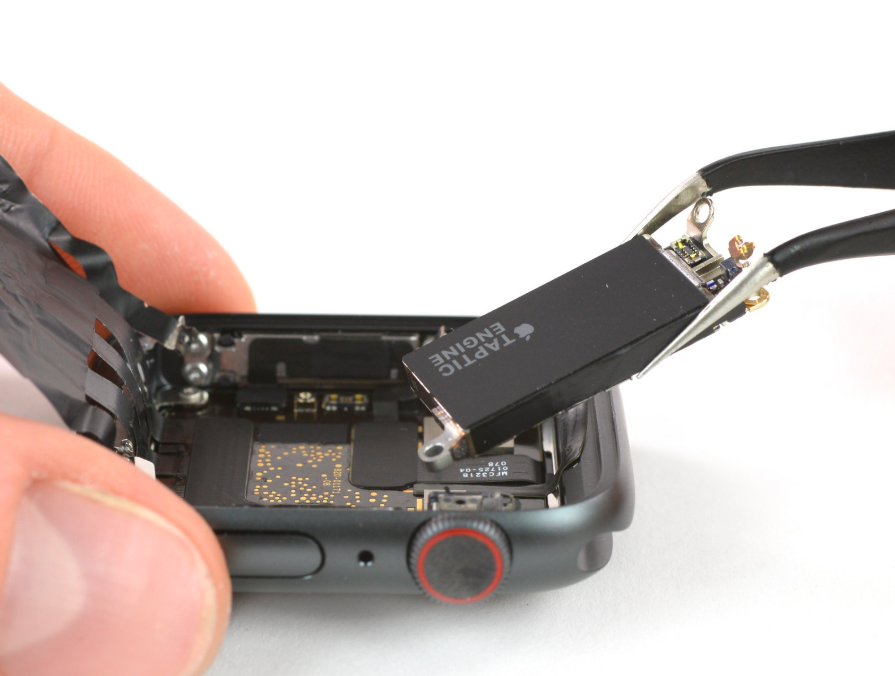

Pod batériou nájdeme veľkú súčiastku, ktorú tvorí senzor haptickej odozvy a Force Touch senzor. Tím iFixit spomína, že miesto tejto veľkej a do istej miery aj zbytočnej súčiastky by spoločnosť Apple radšej mohla zväčšiť batériu o priestor, ktorý zaberá senzor haptickej odozvy.

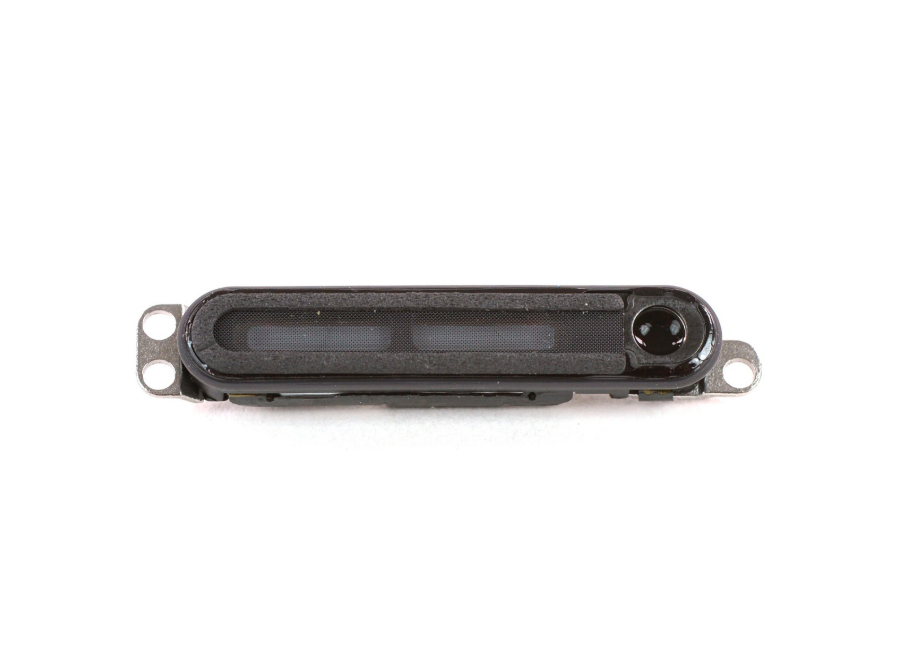

Zaujímavou súčasťou hodiniek je reproduktor, ktorý má byť o 50 % hlučnejší. Reproduktor je chránený silikónom, takže vode-odolnosť je aktívna. Čierne oko na reproduktore je pravdepodobne barometer. Mikrofón sa presunul pod digitálnu korunku.

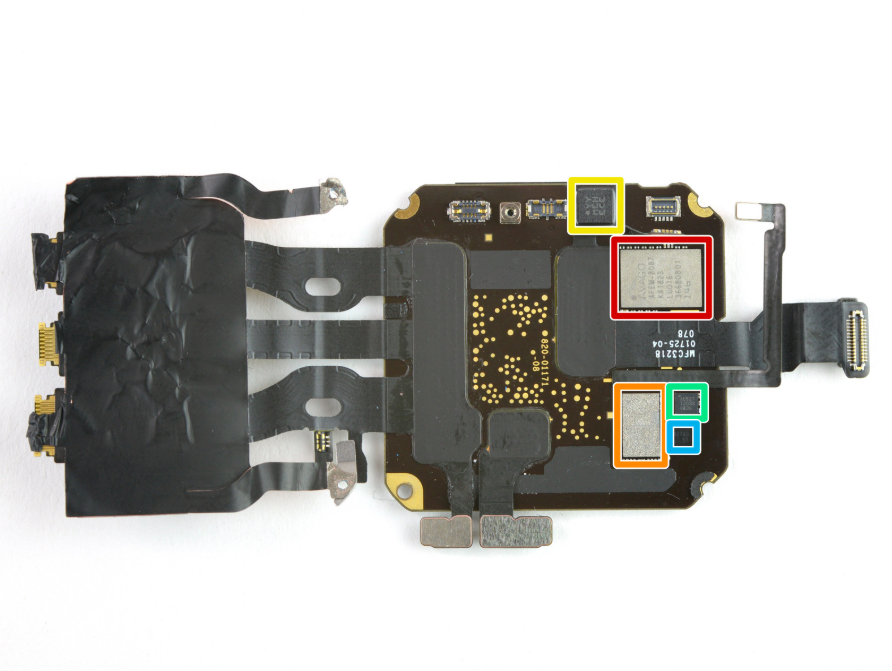

Hlavnú časť hodiniek samozrejme tvorí nový S4 procesor. Nájdeme tu modul Avago AFEM-8087 (červená), čip OU JQ (oranžová), YY MEH ECE (žltá), AE827 I2033 0836 (zelená) a modul pre eSIM kartu ST Microelectronics ST33G1M2 32-bit MCU s ARM SecurCore SC300 (modrá).

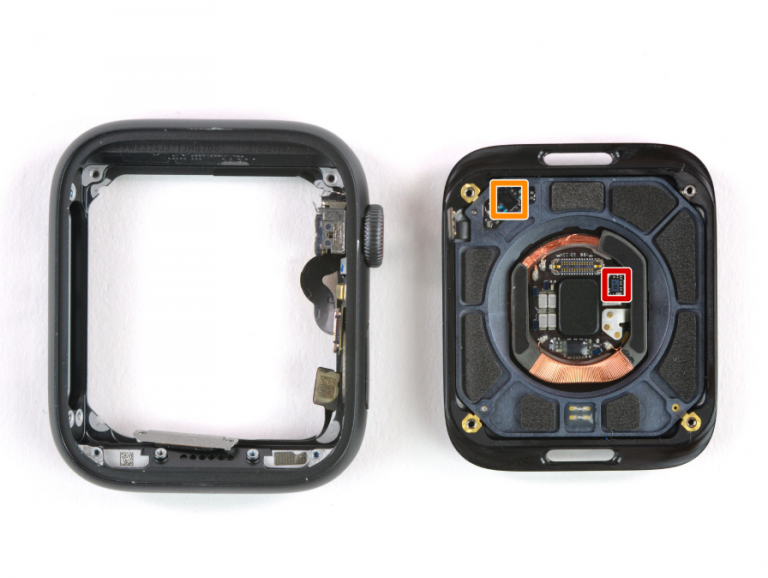

Senzor so všetkými snímačmi ukrýva čipy A88 AY10 (červená) a 18206 00D5 (oranžová).
Ďalšiu súčiastku tvorí anténa a to hlavné, nový EKG senzor. Jedna z elektród sa nachádza na zadnej strane hodiniek a sníma vaše zápästie. Druhá sa nachádza v digitálnej korunke a sníma EKG pri jej stlačení druhou rukou.

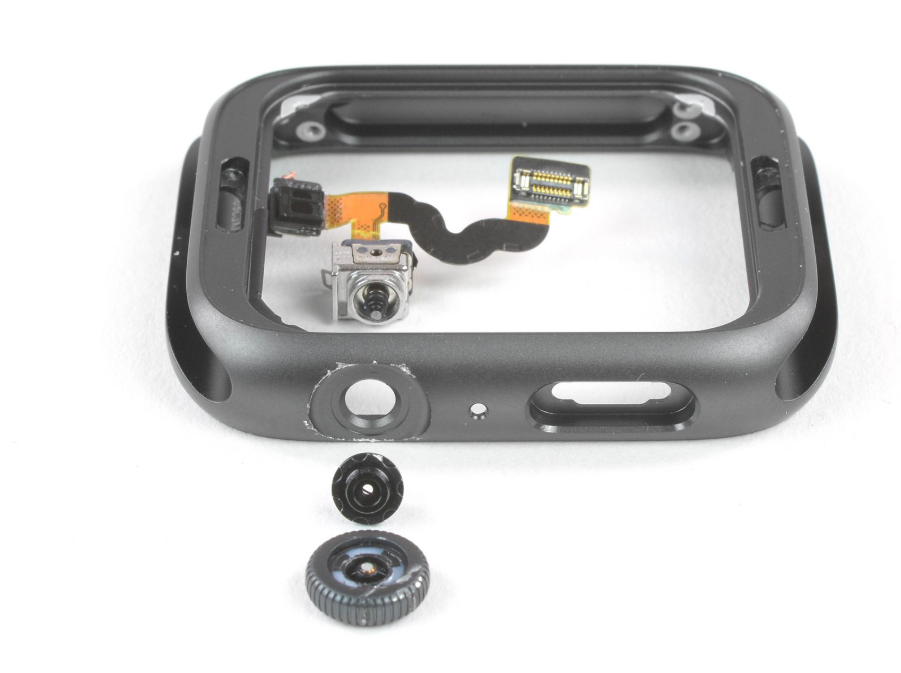

Digitálna korunka tiež ukrýva zaujímavé časti. Miniatúrny optický senzor dokáže dekódovať pohyb korunky. Zároveň nechýba senzor, ktorý dokáže preniesť elektrický signál z vášho prstu do hodiniek.

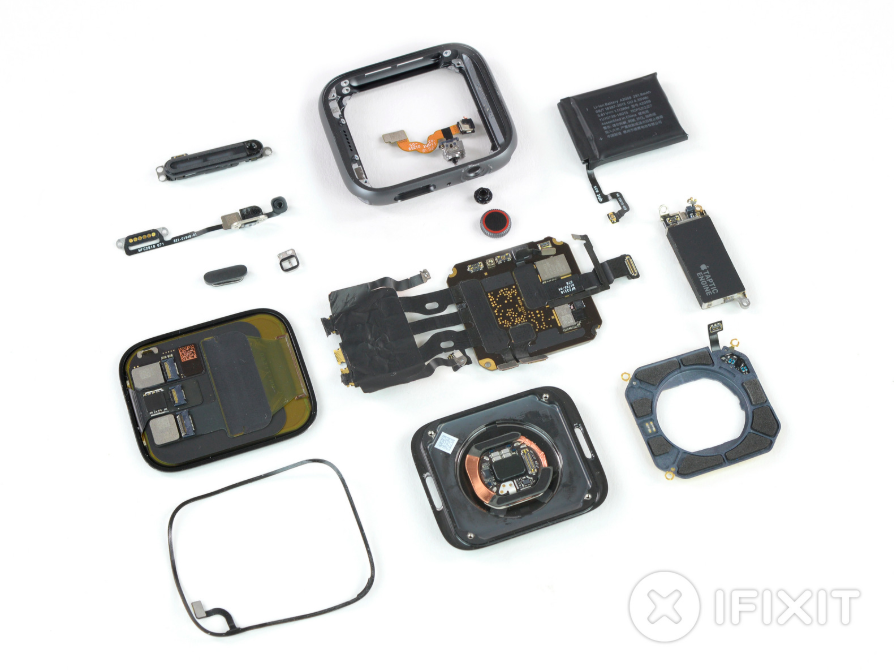

Výsledok? iFixit udelil hodinkám Apple Watch Series 4 známku 6/10 na škále opraviteľnosti. Ako plus uvádza jednoduchú výmenu remienkov a relatívne ľahkú výmenu displeja a batérie. Pre opravárov budú nočnou morou malé skrutky, ktoré sú rozmiestnené po celých hodinkách.
Najväčším problémom však sú flex káble, ktoré sú priamo pripojené na S4 procesor, ktoré sú náročné na opravu. Uzavretý systém matičnej dosky zároveň znemožňuje väčšinu opráv dosky.
